Подключение интернета - это технически сложное действие. В свою очередь, клиент тоже должен понимать, какой тип соединения он будет использовать, какие скорости хочет получить и что ожидает от нового подключения.
Роутер D-Link модели Dir-320 – зарекомендовал себя как надежное бюджетное устройство с хорошим функционалом и рядом дополнительных возможностей, отсутствующих в большинстве дешевых роутеров. Если пользователь ищет роутер для распределения интернета в квартире или доме, это будет наиболее правильным выбором по соотношению цены и качества.
В первую очередь, роутеры отличаются между собой по типу соединения. Компания D-Link версии Dir использует для подключения оптоволоконный кабель и технологию FTTx, максимальная скорость передачи при таком типе связи достигает 90 МБ/с. Этого достаточно для того, чтобы скачать фильм HD-качества в течение одной минуты. Но не стоит забывать, что скорость трафика контролируется оператором и зависит от заказанного пользователем пакета.
Встречается несколько разновидностей роутеров Dir-320, отличия заключаются в окраске корпуса. Функционал одинаковый, настраиваются они по одной схеме.
Как уже говорилось, это бюджетная модель, поэтому такие функции, как настройка повторителя (репитера) или настройка торрент-клиента на роутере не предусмотрены. Но, используя сторонние прошивки, добавляются некоторые дополнительные возможности, не связанные с аппаратной частью, например, подключение роутера D-link модели Dir-320 в режиме торрент-клиента.
Роутер представляет собой прямоугольную «коробку» размерами 14х3х11 см. Выполнен из негнущегося пластика с глянцевой поверхностью.
В передней части Dir находится панель, где отображается состояние подключений. Если рассматривать ее слева-направо, первая иконка отвечает за подсоединение к электросети роутера Dir. Далее следует значок глобуса. Он становится активным, если подключен сетевой кабель, то есть, получен доступ к интернету. После него следует индикатор Wi-Fi, отображающий раздачу сети от Dir. Следующие четыре иконки компьютеров отображают количество подключенных пользователей через Lan-кабель. Максимально возможное число клиентов, соответственно, равно четырем. И последний значок отвечает за наличие соединения USB-устройства с роутером. Через разъем USB возможно, например, напрямую подключать принтер к «Дир-320».
С оборотной стороны маршрутизатора встроены разъемы и кнопка сброса Reset, а также выход питания, куда подключается провод от блока с напряжением всего 5V. Роутер Dir присвоен третий – последний – уровень безопасности и не несет никакого вреда для человека и домашних животных.
Теперь непосредственно о разъемах Dir. Начнем обзор справа-налево. Первый вход – Internet: в него подсоединяется основной кабель с интернетом, разъем типа RJ-45. Дальше идут подобные входы, но уже для подключения пользователей к ПК. Между ними и модемом Dir настраивается локальная сеть.
Подключать компьютер возможно к любому свободному выходу, после чего сервером DHCP ему будет присвоен IP-адрес. Информацию об адресе смотрят в меню настроек модема Dir. Последний разъем предназначен для подключения к роутеру Dir других средств, работающих посредством USB (принтер, роутер 3G). Это дополнительная функция. Если настроить Dir, он способен производить передачу трафика не через кабель.
Также на картинке видно антенну, в данной комплектации она одна. Но мощности хватает для раздачи «вай-фая» на площади 50-60 квадратных метров с учетом бетонных стен, наличия электропроводки и других источников канального загрязнения. При необходимости антенну легко демонтируют, заменяя более мощной.
После того как пользователь распаковал роутер, необходимо произвести его сборку. В комплекте к нему идут: антенна, блок питания и подставка. Блок подключается к задней части роутера Dir, разъем обозначен как «5V 2A», то есть, работает при напряжении от пяти вольт. По инструкции, вначале подсоединяются детали к оборудованию, а уже после к Dir подключается питание.
Подключение интернета происходит двумя способами: с использованием обычного сетевого кабеля, идущего от общей сети, или же при помощи беспроводного USB 3/4 G-роутера, подсоединяемого в разъем USB возле антенны.
Теперь, когда подается питание и есть доступ к сети, необходимо произвести первый запуск и настройку роутера D-link Dir-320. Для начальной настройки маршрутизатор Dir должен быть подключен к ноутбуку или ПК через обычный Lan-кабель, встраиваемый в один из четырех портов на роутере Dir. Теперь перейдем непосредственно к управлению параметрами.
После того, как собрана схема и все подключено, производится включение роутера Dir. По умолчанию, некоторые настройки маршрутизатора D-link Dir-320 осуществляются автоматически. Например, он забирает себе IP-адрес 192.168.0.1, по которому в дальнейшем к нему возможно подключиться и вносить изменения в конфигурацию. Вот несколько примеров автоматической конфигурации.
Для удобства пользователей, а также быстроты подключения устройств в меню роутера был добавлен «Мастер автоматической настройки»: Wi-Fi, интернета (все протоколы PPPoE, PPTP, соединение по статическому, динамическому IP при помощи 3G) и IPTV.
Мастер работает таким образом, что при добавлении любого соединения пользователь может вовсе не заполнять форму настройки. Сохранив конфигурации, выставленные автоматически, он создаст работающую сеть. Небольшое исключение – это сеть PPPoE, так как для ее работы потребуется ввести данные, предоставленные провайдером. В противном случае сеть будет создана, но без выхода в интернет.
Также «Мастер настройки» не генерирует пароли, поэтому сеть Wi-Fi, созданная с его помощью, будет открытой для общего доступа. Пользователю разрешается вносить изменения в конфигурации, выставленные Мастером, таким образом, создается удобная и гибкая система взаимодействия, благодаря которой экономится время, а также по пунктам, непонятным пользователю, не приходится искать информацию.
Некоторые провайдеры предоставляют доступ к интернету непосредственно лишь при наличии у клиента логина и пароля. Для этого они используют различные типы соединения PPPoE, L2TP. В таком случае потребуется заполнить необходимые данные и провести в роутере D-link модели Dir-320 настройку вручную.
Для большинства провайдеров способы подключения будут отличаться, но вход непосредственно с ПК в настройки роутера всегда одинаков. Если роутер Dir подключен, как указано в предыдущем разделе, нужно открыть любой браузер и ввести строку: 192.168.0.1. Откроется главное окно:
По умолчанию, имя пользователя и пароль одинаковые – admin. После авторизации его возможно сменить, если есть желание. Если пароль и логин не менялись, но доступ получить не удалось, необходимо сбросить текущие настройки. Делается это путем использования кнопки Reset. Когда Dir работает, следует зажать кнопку до того момента, пока лампочки на панели одновременно не потухнут и не загорятся вновь. После чего стандартные аутентификационные данные точно подойдут.
Теперь непосредственно о настройке маршрутизатора Dir для определенных провайдеров.
Данный провайдер предоставляет услуги вместе с оборудованием. Компания устанавливает на роутер собственную прошивку, поэтому при покупке именованных устройств проблем при подключении не возникает, а процедура происходит в автоматическом режиме. Но существует один минус: роутер Dir не получится использовать при переходе на другого провайдера. Поэтому правильнее было бы приобрести заводской Dir и произвести настройку вручную.
Сначала необходимо перейти во вкладку «Сеть» и просмотреть наличие рабочих WAN-соединений, если они работают, выбрать и удалить. После создать новое. Главное, в процессе подключения выбрать тип соединения: для Дом.ру – это PPPoE. Приставка PPP означает, что для доступа потребуется ввести данные, предоставляемые провайдером. При подписании договора абоненту выдаются «Имя пользователя» и «Пароль», вводимые в разделе «Настройки PPP».
Остальные поля остаются без изменения. «Имя сервиса» здесь используется любое наименование. Добавить созданную сеть и обязательно сохранить конфигурацию, чтобы она не исчезла после перезагрузки или потери питания.
Компания «Ростелеком» также предлагает своим пользователям «вай-фай» роутер «Д-Линк» Dir с собственной прошивкой. Но алгоритм подключения ничем не отличается. Пользователю также потребуется удалить рабочие соединения во вкладке «Сети, WAN».
Затем добавить новое типа PPPoE, ввести данные для аутентификации и сохранить его.
Многие привыкли, что «Билайн» занимается лишь мобильной связью и беспроводным интернетом. Но в последнее время часто встречаются районы, где есть возможность заказать услугу проводного интернета и IPTV от «Билайна». Достаточно иметь официальную версию прошивки на любом совместимом роутере, чтобы все работало стабильно и без сбоев
.
Можно попробовать установить соединение и без последней версии прошивки Dir. Главное, открыть расширенные настройки, найти поле «Сеть, WLAN», удалить все существующие соединения. Далее добавить новое. Как тип сети выбирается «L2TP с динамическим IP».
Чтобы подключиться к сети NetByNet, желательно обновить прошивку устройства. Далее зайти в меню сетей и если в нем есть уже готовые, удалить все полностью. После чего создать новое с типом сети PPTP.
Первым делом в появившемся меню нужно выбрать динамический тип IP. В поле Ip/Name Vpn Server необходимо вписать сервер провайдера. Данная информация предоставляется клиенту компанией, осуществляющей подключение. Например, для Москвы адрес: ppp.lan. Также потребуется ввести логин и пароль, предоставляемые провайдером. Последним пунктом стоит выбор типа, подключаемого мода, он устанавливается в положение Always («Всегда»). В конце конфигурации сохраняются.
Также провайдер предоставляет услуги подключения по протоколу PPPoE. Алгоритм идентичен Дом.ру.
Технические характеристики роутера D-Link позволяют осуществлять резервное подключение. Это значит, что в качестве источника трафика используется не только Lan-кабель, но также беспроводные модемы 3/4G.
Сразу стоит отметить, что данная функция есть в устройстве, но не на всех типах прошивки. Перед тем как пробовать осуществить подключение, следует обновить версию софта. Как правило, в информации о версии пишется, поддерживает ли она подключение сторонних мобильных устройств или работает только с Lan-кабелем.
Далее следует перейти к процедуре подключения и настройки беспроводного роутера. Для начала нужно подключить его к «Длинк» роутеру Dir и подать на него напряжение. Теперь зайти по знакомому адресу: 192.168.0.1. Пользователя будут интересовать раздел сети WAN. Здесь создать новое подключение. В качестве типа сети выбрать 3G или 4G в зависимости от типа модема.
В разделе «Провайдер» необходимо изменить ручной тип на страну/регион, из которых происходит подключение. Например, Россия. Здесь же выбирается провайдер. После этого все пункты заполняются автоматически. Все, что требуется от пользователя, это сохранить изменения и подождать несколько минут, чтобы роутер Dir переподключился к новой сети.
Чтобы настроить беспроводную сеть, wi-fi-роутер должен быть включен и иметь доступ к интернету. По умолчанию, сеть открыта и имеет стандартное название – Dir. Но это необходимо изменить, чтобы доступ был только у пользователя. Для этого требуется запаролитьDir. Для начала найти настройки роутера, открыть раздел Wi-Fi. Обратить внимание, стоит ли галочка напротив «Беспроводного соединения». Она должна обязательно присутствовать. После чего потребуется заполнить поля:
SSID: сюда необходимо вписать имя будущего «вай-фая», как бы пользователь хотел видеть его среди доступных подключений, например, HomeWiFi.
Канал: от данного параметра будет зависеть скорость передачи данных. По умолчанию, все они работают с одной скоростью, но если на одном канале собралось много пользователей (они необязательно подключены к персональной сети, могут и к соседской), тогда начинаются проблемы со скоростью. Чтобы определить, какой канал свободный, следует воспользоваться специальными приложениями на мобильном устройстве. Если такая возможность отсутствует, есть смысл выбрать среди 5-8. Они, как правило, загружены меньше всего.
Режим: ограничивает максимально возможную скорость передачи. Современным стандартом считается 802.11 B/G/N, его и следует выбирать.
Тип шифрования: это как раз ответ на вопрос: как поставить пароль на wi-fi Dir-320. Именно в этом пункте выбрать, как будут защищены данные абонента. Самым надежным шифрованием на данный момент является WPA2. Ну а сам пароль придумывает пользователь. Он должен состоять минимум из восьми символов: букв и чисел.
Чтобы начать настройку IPTV, вначале следует подключить приставку к роутеру Dir через один из Lan-выходов. Нумерация порта для подключения IPTV не важна, но чаще всего используют четвертый. После чего следует перейти в настройки Dir и найти раздел IP-телевидение. Здесь указать, какой порт был выбран, сохранить изменения. Большинство провайдеров используют простую схему подключения. Для этого необходимо перейти в расширенные настройки, найти все порты группы Vlan и удалить. Далее перейти в раздел WAN, поле «Порт», указать используемую TV-приставку. В графе «Тег» при этом вводится значение untagged. Теперь осталось сохранить изменения, чтобы схема заработала.
В роутере Dir есть функция динамического DNS. Для того чтобы ее активировать, необходимо перейти в настройки DNS либо при создании сети указать, какой тип сервера будет использоваться: статический или динамический.
Также можно задать альтернативный адрес, вписываемый пользователем самостоятельно, и при проблемах с основным переход будет осуществляться через дополнительный.
DNS позволяет работать с еще одним удобным сервером удаленного доступа к роутеру Dir – DDNS. Чтобы воспользоваться им, потребуется зарегистрировать собственное доменное имя. Для этих целей рекомендуется воспользоваться официальным сайтом dlinkddns.com. После регистрации и привязки своего доменного имени к IP на сайте, у пользователя будут необходимые данные для создания удаленного доступа.
Далее вернуться к расширенным настройкам роутера Dir, найти во вкладке «Дополнительно» раздел DDNS. Открыв настройку, потребуется создать новое подключение. В поле «Имя хоста» добавить доменное имя, полученное в ходе регистрации. Раздел «Имя пользователя» должен содержать логин, использованный в ходе регистрации. Пароль для сети придумывает сам абонент. Последний пункт – «Период обновления». Здесь устанавливается значение 60. После всего следует вернуться к расширенным настройкам, сохранить изменения.
Для управления доступом к ресурсам в Dir есть функция родительского контроля. Пользователь вносит в список адреса сайтов, на которые будет запрещен доступ. Также он настраивает время и дни недели, в течение которых доступ к ним будет открыт либо, наоборот, ограничен.
Для усиления безопасности ПК используются настройки межсетевого экрана в роутере Dir для фильтрации исходящих адресов IP. Для этого потребуется перейти к расширенному меню и найти вкладку «Межсетевой экран», где для начала необходимо добавить правило в разделе Port Forwarding. Далее устанавливается направление пакетов во вкладке Firewall. Предпоследний этап: потребуется вписать правило, контролирующее получение пакетов от IP-адресов и указать конечный порт. Последним шагом будет указание исключающего правила для получения пакетов.
Это основной план, по которому будет происходить работа с Firewall роутера Dir. Все адреса и порты подбираются индивидуально. Это позволяет запретить доступ с сайтов, не соответствующих требованиям и способным нанести вред ПК.
К роутеру Dir напрямую подключаются принтеры с USB-разъемами. Это позволяет пользователям одной группы, подключенных по Lan-сети, применять его совместно.
Сервер DLNA позволяет просматривать бесплатное IPTV на нескольких телевизорах с функцией Smart, причем бесплатно. При этом есть шанс использовать один, а также разные каналы. Для этого на роутере Dir должна быть соответствующая прошивка – DD-WRT.
Для начала ее нужно скачать из любого известного ресурса. После чего потребуется проверить настройки сети на Windows. В первую очередь в меню «Пуск» найти «Панель управления». Здесь выбрать «Сеть и интернет», далее – «Центр управления сетями и общим доступом», затем – «Изменение параметров адаптера».
После чего необходимо нажать правой кнопкой мыши на иконку «Подключение по локальной сети», выбрать пункт «Свойства». Здесь найти раздел «Протокол интернета версии 4», выбрать свойства, проверить, чтобы оба пункта подменю стояли в автоматическом режиме. При необходимости изменить и сохранить их.
Далее перейти к настройкам роутера Dir, изменить его версию при помощи DD-WRT прошивки, как это указано в пункте «Обновление прошивки». Процедура перенастройки занимает около 3-4 минут. Затем вернуться к настройкам Windows, пункту, где IP-адрес определялся автоматически, изменить на второй, ввести следующий Ip: 192.168.1.2.
Чтобы попасть в конфигурации маршрутизатора, нужно использовать в браузере адрес 192.168.1.1. При первом входе необходимо зарегистрироваться, для этого придумать логин и пароль. Запомнить их, так как они потребуются для дальнейшего использования роутера Dir. Далее зайти в настройки «DHCP-сервер» и проверить конфигурацию: статус должен стоять автоматически. Теперь, когда IP-адреса раздаются в авторежиме, зайти в настройки сетевой карты, изменить пункт «Получение IP-адреса» на автоматический.
После проделанных операций можно смело подключать приставку через Lan-кабель и наслаждаться просмотром любимых телепередач.
Сетевое оборудование не поддерживает создание отдельного VPN-сервера, но есть возможность использовать сторонние варианты. При создании PPTP-соединения появляется возможность подключения VPN-сервера. Он обеспечивает конфиденциальность данных пользователя. То есть, провайдер не сможет просматривать, какие сайты посещались. Чтобы настроить такое соединение, необходимо заполнить все поля в разделе IP, открывающемся при создании PPTP-сети. Пароли, IP-адрес и непосредственно VPN-сервер предоставляются провайдером, данные, как правило, находятся в договоре.
Часто, когда речь идет о неисправности роутера Dir, проблема сводится к неправильным настройкам. Если Dir вышел из строя, устройство в большинстве случаев перестает работать.
Если же возникли перебои с подключением, в первую очередь стоит проверить, правильно ли выставлены конфигурации.
Чаще всего это происходит с «вай-фаем». Если пользователь не видит своего подключения в доступных, или оно то появляется, то исчезает, значит, нужно изменить канал, скорее всего, он перегружен. Если сеть найдена, но постоянно идет проверка подлинности IP-адреса, значит, сбились настройки DHCP на Link Dir, он перешел из автоматического в ручной режим.
Когда пропадает интернет непосредственно на ПК по Lan-соединению, это может быть связано с автоматическими настройками, описанными выше в одноименном разделе. Или же необходимо обновить прошивку сетевого устройства. Раздел по проведению данного действия приведен ниже в статье.
Обновление прошивки до последней версии, или инсталляция сторонней сборки, позволит расширить ряд функций, выполняемых роутером. Но для начала необходимо узнать, какая версия установлена на данный момент, чтобы не воспользоваться устаревшей. Описание роутера, его характеристики, а также версия прошивки прописаны на нижней стороне устройства. Установка новой версии прошивки для данной модели предусмотрена только посредством веб-интерфейса. Зная необходимую информацию, следует приступить к самому процессу обновления.
Требуется скачать интересующую пользователя версию прошивки с официального сайта или другого ресурса. Сегодня их довольно много и предлагают они очень интересные сборки. Теперь, когда файл на компьютере, необходимо перейти в настройки роутера и найти пункт «Обновление программного обеспечения». Здесь найти кнопку «Обзор», нажав на которую откроется меню с выбором файла. Необходимо выбрать каталог, скачанный ранее, далее запустить процедуру обновления.
Важно! Ни в коем случае нельзя прерывать процесс установки прошивки, это приведет к выходу из строя самого маршрутизатора.
Вся процедура занимает порядка трех минут, по окончании роутер Dir перезагрузится.
Произвести сброс до заводских настроек возможно двумя способами. В первом случае понадобится тонкий длинный предмет, например, булавка, чтобы зажать кнопку reset на 10-15 секунд. После этого оборудование скинет все конфигурации.
Для второго способа потребуется использовать интерфейс, для этого зайти в настройки роутера и выбрать меню «Система», где есть пункт «Восстановить настройки по умолчанию». Выбрать его и провести процедуру сброса.
После перечисленных действий пароли и логины будут скинуты на стандартные. Для входа в настройки потребуется ввести admin/admin, сеть wi-fi переименуется в Dir, станет открытой.
Роутер Dir, по которому был произведен обзор, стоит своих денег. Это бюджетный маршрутизатор, но с хорошим набором функций, встречающимся не во всех дорогих моделях. Помимо этого, маршрутизатор снабжен USB-разъемом, через который производится подключение принтера, а также настройка других продуктов Powerline устройства USB. В том числе и переносные 3/4 G-роутеры, поэтому остаться с ним без интернета практически нереально. Также стоит отметить, что питается устройство Dir всего от пяти вольт, что экономит энергопотребление, а в экстренных ситуациях позволит запитать его от аккумулятора.
К достоинствам маршрутизатора Dir пользователи относят следующие:
Негативную оценку получили следующие параметры:
Есть у роутера Dir и другие минусы, связанные с его функционалом, но количество дополнительных возможностей, а также низкая стоимость перекрывают недостатки.
Для того чтобы подключить свой компьютер к сети интернет, пользователю необходимо провести настройку своего роутера и самого. Только после этого появится возможность без труда открывать различные электронные страницы сайтов и скачивать необходимую информацию.
Настройка и подключение роутера D-LINK DIR-320 начинается с проверки функционирования важных сетевых узлов на самом роутере и компьютере.
Для начала требуется провести следующие действия:
Если все сделано правильно, то можно приступать к настройке самого роутера и подключения.
Перед началом настройки Д ЛИНК ДИР 320 требуется проверить работу сетевых устройств.
Для этого требуется произвести следующий порядок действий:
Данные действия необходимы для подготовки автоматической настройки wifi роутера d-ink dir 320 и локальной сети.
После настройки локального соединения требуется запустить диск, находящийся в комплекте с роутером. Он необходим для создания локального подключения к сети Интернет и настройки самого роутера. Это делается в соответствии с подсказками, всплывающими в установочном окне.
Особое внимание стоит уделить при выборе параметра технологии подключения – pppoe или l2tp. Выбирать формат соединения стоит в соответствии с параметрами, указанными в договоре подключения интернета.
Следующим этапом является настройка через веб-интерфейс. Для этого необходимо набрать в интернет-браузере ip-адрес 192.168.0.1.
Логин и пароль находятся в инструкции, которые система предложит поменять после входа.
После смены логина и пароля на экране появится интерфейс, в котором будут указаны все параметры подключения, включая все возможные параметры настроек по технологии провайдера.
В стандартный комплект роутера входит диск с программным обеспечением, необходимый для правильной работы сетевого устройства, но это не дает гарантию на бесперебойность и корректность функционирования D-LINK DIR-320.
Как настроить и установить последнюю версию требуемых драйверов?
Обновление программного обеспечения для роутера D-LINK DIR-320 проходит только с помощью домашней интернет страницы – 192.168.0.1. Эту процедуру стоит провести сразу после инсталляции базового ПО с диска, пройдя по ссылке «ftp://dlink.ru/pub/Router/DIR-320_NRU/Firmware/». Скачиваем и сохраняем файл на рабочий стол.
Таким образом, устанавливается путь к файлу, на базе которого и будет происходить обновление ПО роутера. При проведении данной операции нельзя выключать и перезагружать компьютер до ее окончания, иначе может произойти сбой и придется начинать установку и настройку с самого начала.
По окончанию обновления произойдет перезагрузка DIR-320.
Сами провайдеры нередко пользуются информационно слабостью пользователей, большинство из которых просто боится лезть в «железо» и разбираться самостоятельно. В этой связи всегда есть возможность вызвать соответствующего специалиста на дом для проведения соответствующих работ по наладке интернета.
К примеру, настройка роутера D-LINK DIR-320 у ростелекома можно заказать, набрав номер технической поддержки. Оператор выслушает все ваши проблемы и предложит удобное время для вызова специалиста компании на дом.
На самом деле все эти действия просты, и их можно провести самостоятельно без дополнительных трат.
Для этого необходимо придерживаться следующей последовательности:
Данная последовательность настройки интернет-соединения применима к операционной системе windows 7 и 8.
Для настройки роутера D-Link DIR-320 в сети провайдера «Ростелеком», пользователь должен зайти на домашнюю страницу роутера (192.168.0.1) и провести следующие действия:
Настройка роутера D-LINK DIR-320 для провайдера билайн отличается от ростелекома, т.к. они используют тип подключения «l2tp».
Таким образом, действия пользователя должны выглядеть следующим образом:
Если все сделано правильно, то пользователь сможет свободно пользоваться интернетом.
Подключение к сети интернет от провайдера МТС происходит по технологии «pppoe».
Поэтому настройка роутера D-Link dir 320 будет проходить следующим образом:
Интернет от мегафон в основном предоставляется по технологии 3G и. Поэтому все настройки выставляются вручную:
Работа сети через wi-fi модуль роутера DIR-320 очень проста и удобна. Чтобы настроить беспроводное соединение, достаточно следовать подсказкам при первоначальной установке драйвером на роутере. При появлении соответствующего сообщения в процессе инсталляции стоит устанавливать рекомендуемые параметры согласно подсказкам.
Основное внимание стоит уделить настройкам сетевой карты на компьютере для поддержки wi-fi соединения. В этом случае необходимо зайти в панель управления, а в ней выбрать центр управления сетями и общим доступом. Далее войти в опцию изменения свойств адаптера и проверить статус работы wi-fi модуля. Если все работает, то подключение к интернету произойдет сразу и без задержек.
Если соединение с интернетом не происходит автоматически, а такое бывает только при использовании старых версий D-LINK DIR-320(b1) или операционной системы windowsxp, то потребуется ручная настройка. Для этого нужно войти в настройки адаптера беспроводного соединения и выставить вручную ipи dns-адрес. При этом ip-адрес будет соответствовать адресу роутера, а подмаска (dns) – 255.255.255.0.
Далее пользователь должен создать новое подключение без изменения параметров. Вводятся только данные логина и пароля для подключения интернета, а на рабочем столе создается ярлык, при открытии которого и происходит прямое подключение.
Таким образом, чтобы провести полную настройку своего роутера D-LINK DIR-320, необходимо:
Опытные пользователи без труда справятся с подобной задачей, а вот для начинающим будет сложно. Но если они будут проводить настройку своего роутера строго в соответствии с обозначенным порядком, то результат не заставит себя долго ждать.
>Роутер Dir-320 - детище популярной фирмы «D-link» - представляет собой беспроводной маршрутизатор со скоростью передачи данных 54 Мбит/с и поддержкой «USB 2.0».
К сожалению, в настоящее время данная модель уже практически не актуальна, поскольку технические характеристики роутера - по нынешним запросам - оставляют желать лучшего.
Поэтому сравнительно недавно – в 2011 году компания «D-link» выпустила обновлённый «Dir-320 NRU» с поддержкой «WiMAX», «3G GSM», «CDMA» и скоростью передачи данных до 150 Мбит/с - для 2011 года это достаточно хорошие показатели.
Подробный перечень технических характеристик маршрутизатора представлен на следующих иллюстрациях:
Корпус роутера выполнен в чёрном цвете с одной внешней антенной и на правой стороне маршрутизатора.
Индикаторная панель состоит из 8 элементов:
Задняя панель роутера dir 320:
Заблаговременно приготовьте договор с поставщиком услуг, так как в нём будут указаны авторизационные данные, необходимые для настройки интернет-соединения.
Чтобы зайти в настройки маршрутизатора, необходимо подключить роутер d link dir 320 к и в адресной строке браузера ввести адрес 192.168.0.1. При запросе логина и пароля введите «admin/admin».
Если ваш роутер до этого был в эксплуатации, то перед проведением настроек необходимо сбросить его конфигурацию до заводской с помощью кнопки Reset. В противном случае могут возникать ошибки авторизации (например, будет указан неверный логин и пароль) и проблемы с настройкой девайса.
Ниже представлен внешний вид интерфейса роутера d link dir 320 из версии ПО «1-2-94», которая является стоковой по умолчанию.

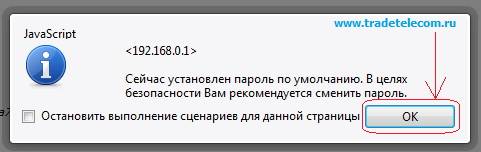

После первого входа в web-интерфейс необходимо сменить пароль администратора (дабы обезопасить сеть от возможного несанкционированного входа), после чего нажать кнопку «Сохранить».
Для создания нового интернет-подключения откройте раздел «Сеть», далее «Соединение», нажмите кнопку «Добавить» и сделайте следующее:
Выберите один из вариантов:
Для настройки беспроводной сети выберите «Общие настройки» и нажмите «Включить беспроводное соединение».
После чего откройте «Настройки безопасности».
Выберите в строке «Сетевая аутентификация» один из предложенных вариантов:
а). «Open», «Shared» или «WEPAUTO»
б). «Open-IEEE8021X»
в) «WPA-PSK», «WPA2-PSK» или «WPA-PSK/WPA2-PSK mixed»
В зависимости от выбора введите ключ безопасности, который потребуется для последующего подключения wifi устройств к беспроводной сети.
Учтите, что раздел «IPTV» присутствует только в версиях ПО «1_3_3» и «1_4_0».
Проводятся настройки в меню «Мастер настройки IPTV»
Здесь необходимо только выбрать номер порта, к которому подключена телевизионная приставка.
Для завершения настроек роутера d link dir 320 нажмите «Сохранить изменения».
В версии «1-2-94» раздела «Мастер настройки IPTV» нет. В меню «Дополнительно» проверьте, включен ли «IGMP»:
В качестве дополнительных настроек стоит обратить внимание на «WMM» (Wi-Fi Multimedia). Вкратце, это протокол для установки приоритета голосового трафика (AC_VO), видеотрафика (AC_V), трафика от устройств, не имеющих механизма QoS (AC_BE), и трафика, не имеющего требований к задержке и производительности (AC_BK), перед обычным трафиком, проходящим через беспроводную сеть.
Большой разницы во внешней составляющей «web интерфейса» между версиями «1_2_94» и «1_3_3» нет.
Однако начиная с версии «1_4_0» интерфейс маршрутизатора больше схож с : с основными элементами можно ознакомиться на следующих иллюстрациях:
Я более чем уверен, что многие уже не один раз видели подобные заголовки. Но каждый раз, когда их читаешь, получается, что нужно купить какой-то самый в мире проверенный модем, да к тому же удача должна быть к тебе благосклонна. А ведь самая распространённая проблема заключается в том, что нет такого модема, который бы не зависал по истечению определенного времени. Самый длинный интервал, что я видел – это 8 (восемь) часов. Как следствие, многие отказываются от подобной задумки и опускают руки, а в случае если без роутера никак, то приспосабливают для этих целей старенький ПК, да еще и устанавливают Windows (как правило, XP, ну или что будет под рукой).
Так как ПК и уж тем более Windows, для меня не вариант и «того самого» модема у меня не было под руками, пришлось искать решение.
Если интересно продолжение, прошу под «кат».
Прежде чем идти в «закрома родины» за стареньким ПК, я решил проанализировать имеющиеся факты и самостоятельно исследовать проблему.
Для первичных экспериментов я решил воспользоваться стационарным ПК с Linux. Настроив 3G соединение, посредством имеющегося в наличии Huawei E173, запустил вызов команды ping + wget с интервалом раз в 10 минут. Соединение продержалось около 4 (четырёх) часов, после чего модем перестал отвечать на PPP команды, AT при этом работали. Такой же эксперимент я провел и с AnyDATA ADU-500A (это модем из списка «тех самых»). Как ни странно, закончилось все тем же, только через 5 часов.
Всякие попытки оживить, не приносили долгожданного результата, только полное обесточивание спасало ситуацию.
В очередной раз я решил перезагрузить модем и тут меня осенило, а почему бы просто не потушить USB порт. Сказано-сделано:
Взяв четыре прошивки для роутера: D-Link, Asus, OpenWRT или DD-WRT, начал повторять эксперимент, но вот незадача, на удивление, ни в одной из прошивок не оказалось возможности управления питанием USB. Вначале я подумал, что это проблема ядра 2.4.x. Но и та же проблема и с 2.6. Более того, после перезагрузки роутера модем оставался проинициализированным. Вывод напрашивался сам собой, нужно разбирать роутер.
Внимательный осмотр и «прозвонка» платы показали, что ножка питания «+5В» подключена непосредственно к источнику питания. Это меня не устраивает и нужно делать модернизацию платы и источника питания.
Наступил момент выбора дистрибутива. У этого замечательного роутера очень мало оперативной памяти и не хотелось, чтобы её потребляли ненужные сервисы, будь то httpd, FTP, SAMBA или что еще. Было принято решение построить дистрибутив на базе OpenWRT самостоятельно, при этом с минимумом предустановленных пакетов и сервисов.
Но прежде чем приступить к сборке дистрибутива и модернизации роутера, предстояла работа по выбору целевого модема/оператора и внешней антенны.
Просмотрев карту покрытия разных операторов, пришел к выводу, что наиболее подходящим является MTS. Помимо карты покрытия, мне очень понравилось то, что у них можно всю статистику и управление совершить из достаточно удобного WEB интерфейса. Купив их самый лучший модем, с обещанным максимумом в 14,7 Мбит/с и минимум в 3Мбит/с, начал свое приключение.
Возможно, кому-то будет интересно:
Управление питанием будет осуществлять дополнительная плата с минимально необходимым набором деталей. Вот её схема:
Пара слов о схеме. Оба транзистора работают в качестве ключей. При подаче логической единицы на вход «CTRL», транзистор VT1 откроется, что в свою очередь приведет к открытию транзистора VT2 и питающее напряжение подастся на USB порт. Как таковые, расчеты не производились, поэтому, схема не может считаться оптимальной. Например, транзистор VT1, просто был единственным N-P-N транзистором в поле досягаемости, собственно как и резисторы.
На изготовление печатной платы не было ни времени, не желания, по этому, я обошелся небольшим кусочком монтажной платы. Вот так выглядит конечный вариант:
Зелёными надписями отмечены одноименные порты на схемы. Резистор R4, припаян непосредственно к ножке светодиода.
Пошаговая инструкция по модификации:
D-Link DIR-320 - роутер (маршрутизатор), который позволяет организовать беспроводную сеть для подключения к интернету. Встроенный межсетевой экран защищает пользователей всей WiFi-сети. Роутер оснащён дополнительными функциями безопасности (МАС-фильтр) и шифрования (WEP и WPS), что минимизирует неавторизованный доступ к точке доступа.
Любая беспроводная сеть нуждается в защите от подключения посторонних лиц. Существует несколько способов ограничения доступа к роутеру. Самый простой из них - поставить пароль на WiFi. Чтобы это сделать, необходимо подключить роутер к компьютеру, настроить его, а затем перейти к установке пароля. В качестве примера попробуем поставить пароль на WiFi D-Link DIR-320.
Быстрая навигация по статье
Пароль позволяет защитить беспроводную сеть от нежелательных подключений. Для установки пароля необходимо подключить роутер к компьютеру (через специальный кабель, который идёт в комплекте), настроить его и выполнить следующие действия:
Чтобы пароль стал надёжной защитой, необходимо придерживаться основных правил по его выбору:
